¶ Руководство пользователя. Драйвер BACnet2mqtt
BACnet2MQTT — приложение, предназначенное для взаимодействия с устройствами BACnet/IP. Оно позволяет собирать данные с BACnet-устройств, публиковать их в брокере MQTT и форматировать полученные данные. Приложение предназначено для использования в системах, где необходима интеграция различных устройств BACnet с брокером MQTT для обработки данных в реальном времени.
Приложение представляет собой бинарный файл под Linux той или иной архитектуры процессора. Может поставляться в виде deb-пакета. Конфигурирование производится через yaml-файлы конфигурации.
¶ Ключевые функции
Приложение поддерживает следующие функции:
- Периодическое чтение данных из bacnet-устройств;
- Отправка считанных данных в виде mqtt-топиков в локальный MQTT-брокер;
- Управление bacnet-устройством через управляющие mqtt-топики
- Запись данных в bacnet-устройства из полученных mqtt-топиков;
- Гибкое конфигурирование посредством YAML-файлов.
¶ Функционал и реализация
¶ Ключи запуска приложения
Для вызова справки по ключам (аргументам командной строки), поддерживаемым приложением можно использовать --help:
andromeda-user@host-linux:~$ ./bacnet2mqtt_x.x.x.x_linux_amd64 --help
Usage of ./bacnet2mqtt_x.x.x.x_linux_amd64:
-c, --cfgpath string Путь до файла конфигурации (default "configs/bacnet2mqtt/bacnet.yaml")
-v, --version Вывести версию драйвера Bacnet2MQTT
-l, --level_log int Уровень логирования драйвера (1-info, 2-warn, 3-debug, 4-error) (default 1)
-w, --write_in_logfile Запись логов в файл (true / false)
-p, --path_log string Путь до файла логов
--unsafe Отключение валидации конфигураций входных/выходных топиков
Если ключ -c, --cfgpath не будет передан при запуске, то драйвер будет искать файл конфигурации в пути по умолчанию "configs/bacnet2mqtt/bacnet.yaml".
Ключи, связанные с логами, могут быть заданы в файле конфигурации, который передается через ключи -c, --cfgpath.
Настройки применяются в порядке приоритета (от наивысшего к низшему):
1. Аргумент командной строки;
2. Параметр в файле конфигурации;
3. Значение по умолчанию.
¶ Описание файлов конфигурации
Конфигурация драйвера задается через параметры командной строки, как описано выше, и в нескольких yaml-файлах: один корневой и несколько файлов конфигурации конкретных bacnet-устройств.
Корневой файл конфигурации содержит общие настройки драйвера, такие как:
- Логирование;
- Прослушиваемый udp-порт;
- Адрес mqtt-брокера;
- Пути к файлам конфигурации опрашиваемых bacnet-устройств. Путь к ним указывается через ключ -c, --cfgpath. Файлы конфигурации bacnet-устройств содержат настройки, необходимые для их опроса и управления.
¶ Описание корневого файла конфигурации
Содержимое файла конфигурации выглядит следующим образом:
bacnet:
enabled: true # Флаг включения/отключения работы драйвера
udp:
# iface: lo # Интерфейс, на котором будет запущен UDP-listener
port: 47808 # Порт, на котором будет запущен UDP-listener
ip: 0.0.0.0/24 # ip, на котором будет запущен UDP-listener и маска подсети
mqtt:
broker: localhost:1883 # Или tcp://localhost:1883 или unix:///var/run/mosquitto/mosquitto.sock
client_id: bacnet2mqtt
keepalive: 60
logger:
write_in_logfile: false
level_log: 3
path_log: bacnet2mqtt.log
max_size_log: 5
max_backups_log: 70
max_age_log: 30
devices:
bacnet_device1:
file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device1.yaml
bacnet_device2:
file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device2.yaml
bacnet_device3:
file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device3.yaml
bacnet_device4:
file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device4.yaml
bacnet_device5:
file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device5.yaml
Раздел udp описывает сетевые настройки, с которыми запускается драйвер:
Раздел udp описывает сетевые настройки, с которыми запускается драйвер.
При одновременном указании iface и ip приоритет остается за iface.
Раздел mqtt описает настройки подключения к mqtt-брокеру. Все поля являются необязательными и могу не указываться, в таком случае будут приняты значения по умолчанию.
Раздел logger описывает настройки логирования работы приложения. Все поля являются необязательными и могу не указываться, в таком случае будут приняты значения по умолчанию.
Настройки параметров write_in_logfile, level_log и path_log доступны через аргументы командной строки.
Раздел devices описывает условные имена опрашиваемых bacnet-устройств и пути к их файлам конфигурации. Имена устройств должны быть уникальными.
| Описание в YAML | Название | Обязательный / Необязательный параметр | Описание | Допустимые значения | Значения по умолчанию |
|---|---|---|---|---|---|
| enabled | Режим работы | Обязательный | Служит для включения, отключения работы драйвера | true, false | — |
| port | Порт | Необязательный | UDP-порт, на котором будет запущен драйвер. С этого порта будут отправляться запросы на чтение и приниматься ответы и широковещательные BACnet-сообщения. | 1-65535 | 47808 |
| iface | Сетевой интерфейс | Необязательный | Имя сетевого интерфейса, на котором будет запущен UDP-листенер. Драйвер привязывается к первому IP указанного интерфейса. Маска подсети определяется из конфигурации интерфейса. При одновременном указании iface и ip приоритет остаётся за iface. | — | "" |
| ip | IP-адрес | Необязательный | Конкретный IP-адрес, на котором драйвер будет слушать unicast-сообщения. При значении 0.0.0.0 драйвер слушает все интерфейсы. Маска подсети используется при работе с broadcast-сообщениями. | — | 0.0.0.0/0 |
| broker | MQTT-брокер | Необязательный | Адрес MQTT-брокера, на который будут отправляться топики с данными из BACnet-устройств. | Примеры: tcp://localhost:1883, unix:///var/run/mosquitto/mosquitto.sock. DNS-имена не поддерживаются, кроме localhost. | 127.0.0.1:1883 |
| client_id | Идентификатор клиента | Необязательный | Значение client_id, с которым драйвер подключается к MQTT-брокеру. | — | bacnet2mqtt |
| keepalive | Время жизни соединения | Необязательный | Время жизни MQTT-соединения в секундах без передачи данных. | 1-360 | 60 |
| write_in_logfile | Запись в лог-файл | Необязательный | Включение записи логов в файл. | true, false | false |
| level_log | Уровень логирования | Необязательный | Уровень логирования. | 1–4 (1–info, 2–warn, 3–debug, 4–error). | 1 |
| path_log | Путь к лог-файлу | Обязателен при write_in_logfile = true. | Путь к файлу логов. | — | — |
| max_size_log | Размер лог-файла | Необязательный | Максимальный размер лог-файла в мегабайтах. | 1-5 | 5 |
| max_backups_log | Количество резервных копий | Необязательный | Максимальное количество резервных копий логов. | 1-100 | 100 |
| max_age_log | Возраст логов | Необязательный | Максимальный возраст лог-файлов в днях. | 1-30 | 30 |
| devices | Конфигурации устройств | Обязательный | Описывает условные имена опрашиваемых BACnet-устройств и пути к их файлам конфигурации. Имена устройств должны быть уникальными. | — | — |
| enabled | Режим работы | Обязательный | Служит для включения, отключения работы драйвера | true, false | — |
¶ Описание файла конфигурации bacnet-устройств
Содержимое файла конфигурации выглядит следующим образом:
device:
name: bacnet_device1
enabled: true
root_topic_mqtt: room1111
address: 172.26.112.1:54502
# timeout_s: 5
# max_apdu: 1476
# max_quantity: 100
data_model:
read:
- read_period_ms: 1000
parameters:
- parameter_name: Indoor Temperature
precision: 2
transform: 0.1:0
object:
object_type: AnalogInput
instance: 0
property_id: PresentValue
- parameter_name: Glycol Water Temperature
precision: 2
object:
object_type: AnalogInput
instance: 1
property_id: PresentValue
- parameter_name: Outdoor Temperature
precision: 2
object:
object_type: AnalogInput
instance: 2
property_id: PresentValue
- read_period_ms: 2000
parameters:
- parameter_name: Effective SetPoint
precision: 2
transform: 0.1:0
object:
object_type: AnalogValue
instance: 0
property_id: PresentValue
- parameter_name: Setoint 1
precision: 2
object:
object_type: AnalogValue
instance: 1
property_id: PresentValue
- parameter_name: Setoint 2
precision: 2
object:
object_type: AnalogValue
instance: 2
property_id: PresentValue
write:
- parameter_name: Indoor Temperature
command_topic: on
object:
object_type: AnalogInput
instance: 0
- parameter_name: Setoint 1
command_topic: on
object:
object_type: AnalogValue
instance: 1
¶ Раздел Device
Содержит общие настройки устройства:
| Описание в YAML | Название | Обязательный / Необязательный параметр | Описание | Допустимые значения | Значения по умолчанию |
|---|---|---|---|---|---|
| name | Имя устройства | Обязательный | Имя устройства, используемое в логах для идентификации сообщений, связанных с этим устройством. | — | — |
| enabled | Включено | Обязательный | Флаг включения/отключения опроса устройства. Поле является обязательным. Допустимые значения: true, false. | true, false | — |
| root_topic_mqtt | Корневой MQTT-топик | Обязательный | Часть полного MQTT-топика в структуре /devices/{parameter_name}. | Не должно содержать символы + и # | — |
| address | Адрес устройства | Обязательный | IP-адрес и порт BACnet-устройства. | Формат: 192.168.57.100:47808. | — |
| timeout_s | Таймаут ожидания ответа | Необязательный | Время ожидания ответа от BACnet-устройства (в секундах). | 1-5 | 5 |
| max_apdu | Максимальный размер APDU | Необязательный | Максимальный размер APDU-части пакета BACnet (в байтах). Для BACnet/IP максимальное значение — 1476. Не рекомендуется изменять без необходимости. | 1-1476 | 1476 |
| max_quantity | Максимальное количество объектов | Необязательный | Максимальное количество объектов в одном запросе. | 1-150 | 100 |
| name | Имя устройства | Обязательный | Имя устройства, используемое в логах для идентификации сообщений, связанных с этим устройством. | — | — |
| enabled | Включено | Обязательный | Флаг включения/отключения опроса устройства. Поле является обязательным. Допустимые значения: true, false. | true, false | — |
| root_topic_mqtt | Корневой MQTT-топик | Обязательный | Часть полного MQTT-топика в структуре /devices/{parameter_name}. | Не должно содержать символы + и # | — |
| address | Адрес устройства | Обязательный | IP-адрес и порт BACnet-устройства. | Формат: 192.168.57.100:47808. | — |
| timeout_s | Таймаут ожидания ответа | Необязательный | Время ожидания ответа от BACnet-устройства (в секундах). | 1-5 | 5 |
| max_apdu | Максимальный размер APDU | Необязательный | Максимальный размер APDU-части пакета BACnet (в байтах). Для BACnet/IP максимальное значение — 1476. Не рекомендуется изменять без необходимости. | 1-1476 | 1476 |
| max_quantity | Максимальное количество объектов | Необязательный | Максимальное количество объектов в одном запросе. | 1-150 | 100 |
| name | Имя устройства | Обязательный | Имя устройства, используемое в логах для идентификации сообщений, связанных с этим устройством. | — | — |
¶ Раздел data_model
Содержит в себе два подраздела read (для описания bacnet-параметров на чтение) и write (для описания bacnet-параметров на запись):
Раздел Read структурно представляет собой группы сигналов, объединенные по значению их периода опроса, т.е. одна группа сигналов опрашивается по периоду 1000ms, вторая группа по периоду 2000ms. Должна быть указана минимум одна группа опроса. Каждая группа имеет следующие поля:
| Описание в YAML | Название | Обязательный / Необязательный параметр | Описание | Допустимые значения | Значения по умолчанию |
|---|---|---|---|---|---|
| read_period_ms | Период опроса | Обязательный | Период опроса устройства в миллисекундах. | Целое число > 0 | — |
| parameter_name | Имя параметра | Обязательный | Будет использоваться как /devices/root_topic_mqtt}/controls/${parameter_name}. Если в названии параметра указан /devices/ … то для публикации не учитывается преобразование с ${root_topic_mqtt} и берётся полное имя parameter_name. | Будет использоваться как | Будет использоваться как |
| precision | Точность округления | Необязательный | Кол-во знаков после запятой; Не применяется к строковым и булевым типам данных. Значение '-1' отключает функцию округления. Значение будет передано с тем количеством знаком, с каким получено из сервера. | -1:10 | -1 |
| transform | Формула преобразования | Необязательный | Формула для преобразования значения y = (a*x + b); x - исходное значение, y - преобразованное значение для записи, по умолчанию (a:b) = (1:0) | — | 1:0 |
| object | BACnet-объект | Обязательный | Содержит информацию о BACnet-объекте, к которому относится параметр. | — | — |
| object_type | Тип объекта | Обязательный | Тип BACnet-объекта. | Поддерживаемые типы приведены в таблице 1 | — |
| instance | Экземпляр объекта | Обязательный | Экземпляр BACnet-объекта указанного типа. | Целое число ≥ 0 | — |
| property_id | Идентификатор свойства | Обязательный | Идентификатор свойства BACnet-объекта. | Поддерживаемые идентификаторы свойств приведены в таблице 2 | — |
В драйвере bacnet2mqtt запись в бакнет-объекты возможна только в свойство PresentValue, поэтому параметр property*_id* в разделе Write не работает. Запись автоматически будет выполняться только в свойство PresentValue объекта, в отличие от раздела Read, где из бакнет объекта можно читать не только PresentValue.
¶ Поддерживаемые драйвером типы bacnet-объектов
| Строковое представление object_type | Числовое представление object_type | Описание | Допустимые bacnet-устройтсва |
|---|---|---|---|
| AnalogInput | 0 | Неуправляемый аналоговый вход | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, Units |
| AnalogOutput | 1 | Управляемый аналоговый выход | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, Units |
| AnalogValue | 2 | Управляемое аналоговое значение | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, Units |
| BinaryInput | 3 | Неуправляемый дискретный вход | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, ActiveText, InactiveText, Polarity |
| BinaryOutput | 4 | Управляемый дискретный выход | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, ActiveText, InactiveText, Polarity |
| BinaryValue | 5 | Управляемое дискретное значение | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, ActiveText, InactiveText, Polarity |
| Device | 8 | BACnet-Объект, содержащий основную информацию об устройстве | Description, ObjectName, ObjectIdentifier, ObjectType, ObjectList, ModelName, VendorName, |
| MultiStateInput | 13 | Неуправляемый BACnet-объект, который представляет собой дискретную переменную с несколькими предопределёнными состояниями. В отличие от бинарных объектов (BinaryInput/Output/Value), которые имеют только два состояния, поддерживает множество значений, каждое из которых имеет своё смысловое описание | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, NumberOfStates, StateText |
| MultiStateOutput | 14 | BACnet-объект, аналогичный MultiStateInput, но управляемый | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, NumberOfStates, StateText |
| MultiStateValue | 19 | BACnet-объект, аналогичный MultiStateInput, но управляемый. Представляет собой уставку чего-либо. | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, NumberOfStates, StateText |
| CharacterString | 40 | Изменяемый BACnet-объект, содержащий текстовую информацию. | Description, ObjectName, ObjectIdentifier, ObjectType, PresentValue, |
¶ Поддерживаемые драйвером свойства bacnet-объектов
| Строковое представление property_id | Числовое представление property_id | Описание | Допустимые bacnet-устройтсва |
|---|---|---|---|
| Description | 28 | Стандартное строковое свойство, содержащее описание данного BACnet-объекта | AnalogInput, AnalogOutput, AnalogValue, BinaryInput, BinaryOutput, BinaryValue, MultiStateInput, MultiStateOutput, MultiStateValue, CharacterString, Device |
| ModelName | 70 | Имя устройства. Применимо только к BACnet-объекту типа Device | Device |
| VendorName | 121 | Указывает имя компании-производителя BACnet-устройства. Обычно берется из BACnet Vendor ID, зарегистрированного в ASHRAE (ассоциация, поддерживающая стандарт BACnet). | Device |
| ObjectList | 76 | Список объектов в устройстве. Применимо только к BACnet-объекту типа Device | Device |
| ObjectName | 77 | Стандартное строковое свойство BACnet-объектов, содержащее уникальное читаемое имя объекта | AnalogInput, AnalogOutput, AnalogValue, BinaryInput, BinaryOutput, BinaryValue, MultiStateInput, MultiStateOutput, MultiStateValue, CharacterString, Device |
| ObjectIdentifier | 75 | Идентификатор бакнет-объекта. Содержащий в себе тип объекта(AnalogInput, AnalogOutput и т.д.) и номер экземпляра | AnalogInput, AnalogOutput, AnalogValue, BinaryInput, BinaryOutput, BinaryValue, MultiStateInput, MultiStateOutput, MultiStateValue, CharacterString, Device |
| ObjectType | 79 | Свойство бакнет объекта, описывающее его тип (AnalogInput, AnalogOutput и т.д.) | AnalogInput, AnalogOutput, AnalogValue, BinaryInput, BinaryOutput, BinaryValue, MultiStateInput, MultiStateOutput, MultiStateValue, CharacterString, Device |
| PresentValue | 85 | Свойство BACnet-объектов, содержащее актуальное состояние или измеренное значение объекта на текущий момент. Оно является основным для чтения данных и управления в BACnet-системах. | AnalogInput, AnalogOutput, AnalogValue, BinaryInput, BinaryOutput, BinaryValue, MultiStateInput, MultiStateOutput, MultiStateValue, CharacterString |
| Units | 117 | Единицы измерения значения в PresentValue данного BACnet-объекта. | AnalogInput, AnalogOutput, AnalogValue |
| ActiveText | 4 | Это свойство определяет текстовое состояние объекта при значении PresentValue объекта равным True/1 (например, включен, Авария, состояние "1" и т. д.). | BinaryInput, BinaryOutput, BinaryValue |
| InactiveText | 46 | Это свойство определяет текстовое состояние объекта при значении PresentValue объекта равным False/0 (например, выключен, Норма, состояние "0" и т. д.). | BinaryInput, BinaryOutput, BinaryValue |
| Polarity | 84 | Это свойство определяет применение инверсии к значению PresentValue. | BinaryInput, BinaryOutput, BinaryValue |
| NumberOfStates | 74 | Количество возможных состояний Enum объектов в протоколе Bacnet. | MultiStateInput, MultiStateOutput, MultiStateValue |
| StateText | 110 | Описаний состояний Enum объектов в протоколе Bacnet. | MultiStateInput, MultiStateOutput, MultiStateValue |
На данный момент в файле конфигурации можно указывать только строковое представление object_type и property_id (AnalogInput вместо 0, PresentValue вместо 85).
¶ Поддерживаемые драйвером классы ошибок
| Числовое представление класса ошибки | Строковое представление класса ошибки | Описание |
|---|---|---|
| 0x00 (0) | DeviceError | Ошибки, связанные с устройством (недоступность, перегрузка, сбой). |
| 0x01 (1) | ObjectError | Ошибки, связанные с объектами BACnet (несуществующий объект, недоступность). |
| 0x02 (2) | PropertyError | Ошибки, связанные со свойствами объекта (неподдерживаемое свойство, неверное значение). |
| 0x03 (3) | ResourcesError | Ошибки нехватки ресурсов (память, процессорное время). |
| 0x04 (4) | SecurityError | Ошибки безопасности (неавторизованный доступ, нарушение политик). |
| 0x05 (5) | ServicesError | Ошибки выполнения сервисов BACnet (неподдерживаемый сервис, неверные параметры). |
| 0x06 (6) | VTError | Ошибки, связанные с виртуальными терминальными сессиями (неподдерживаемые настройки, попытка записи в закрытую сессию) |
| 0x07 (7) | CommunicationError | Ошибки связи (таймауты, разрыв соединения, проблемы с маршрутизацией). |
¶ Поддерживаемые драйвером коды ошибок
| Числовое представление класса ошибки | Строковое представление класса ошибки | Описание |
|---|---|---|
| 0x00 (0) | Other | Другая (неспецифицированная) ошибка |
| 0x01 (1) | AuthenticationFailed | Ошибка аутентификации |
| 0x02 (2) | ConfigurationInProgress | Идёт процесс конфигурации устройства |
| 0x03 (3) | DeviceBusy | Устройство занято и не может обработать запрос |
| 0x04 (4) | DynamicCreationNotSupported | Динамическое создание объектов не поддерживается |
| 0x05 (5) | FileAccessDenied | Доступ к файлу запрещён |
| 0x06 (6) | IncompatibleSecurityLevels | Несовместимые уровни безопасности между устройствами |
| 0x07 (7) | InconsistentParameters | Несогласованные параметры в запросе |
| 0x08 (8) | InconsistentSelectionCriterion | Несогласованный критерий выбора объектов |
| 0x09 (9) | InvalidDataType | Недопустимый тип данных |
| 0x0A (10) | InvalidFileAccessMethod | Недопустимый метод доступа к файлу |
| 0x0B (11) | InvalidFileStartPosition | Недопустимая стартовая позиция в файле |
| 0x0C (12) | InvalidOperatorName | Недопустимое имя оператора |
| 0x0D (13) | InvalidParameterDataType | Недопустимый тип данных параметра |
| 0x0E (14) | InvalidTimeStamp | Некорректная временная метка |
| 0x0F (15) | KeyGenerationError | Ошибка генерации ключа шифрования |
| 0x10 (16) | MissingRequiredParameter | Отсутствует обязательный параметр |
| 0x11 (17) | NoObjectsOfSpecifiedType | Нет объектов указанного типа |
| 0x12 (18) | NoSpaceForObject | Недостаточно памяти для создания объекта |
| 0x13 (19) | NoSpaceToAddListElement | Недостаточно памяти для добавления элемента в список |
| 0x14 (20) | NoSpaceToWriteProperty | Недостаточно памяти для записи свойства |
| 0x15 (21) | NoVtSessionsAvailable | Нет доступных сессий виртуального терминала |
| 0x16 (22) | PropertyIsNotAList | Свойство не является списком |
| 0x17 (23) | ObjectDeletionNotPermitted | Удаление объекта не разрешено |
| 0x18 (24) | ObjectIdentifierAlreadyExists | Идентификатор объекта уже существует |
| 0x19 (25) | OperationalProblem | Операционная проблема (внутренний сбой устройства) |
| 0x1A (26) | PasswordFailure | Ошибка пароля (неверный пароль) |
| 0x1B (27) | ReadAccessDenied | Доступ на чтение запрещён |
| 0x1C (28) | SecurityNotSupported | Запрошенный уровень безопасности не поддерживается |
| 0x1D (29) | ServiceRequestDenied | Запрос сервиса отклонён |
| 0x1E (30) | Timeout | Таймаут операции |
| 0x1F (31) | UnknownObject | Неизвестный объект |
| 0x20 (32) | UnknownProperty | Неизвестное свойство |
| 0x22 (34) | UnknownVtClass | Неизвестный класс виртуального терминала |
| 0x23 (35) | UnknownVtSession | Неизвестная сессия виртуального терминала |
| 0x24 (36) | UnsupportedObjectType | Неподдерживаемый тип объекта |
| 0x25 (37) | ValueOutOfRange | Значение вне допустимого диапазона |
| 0x26 (38) | VtSessionAlreadyClosed | Сессия виртуального терминала уже закрыта |
| 0x27 (39) | VtSessionTerminationFailure | Ошибка завершения сессии виртуального терминала |
| 0x28 (40) | WriteAccessDenied | Доступ на запись запрещён |
| 0x29 (41) | CharacterSetNotSupported | Неподдерживаемый набор символов |
| 0x2A (42) | InvalidArrayIndex | Недопустимый индекс массива |
| 0x2B (43) | CovSubscriptionFailed | Ошибка подписки на изменение значения (COV) |
| 0x2C (44) | NotCovProperty | Свойство не поддерживает уведомления COV |
| 0x2D (45) | OptionalFunctionalityNotSupported | Опциональная функциональность не поддерживается |
| 0x2E (46) | InvalidConfigurationData | Некорректные данные конфигурации |
| 0x2F (47) | DatatypeNotSupported | Тип данных не поддерживается |
| 0x30 (48) | DuplicateName | Дублирующееся имя объекта |
| 0x31 (49) | DuplicateObjectID | Дублирующийся идентификатор объекта |
| 0x32 (50) | PropertyIsNotAnArray | Свойство не является массивом |
| 0x33 (51) | AbortBufferOverflow | Прерывание: переполнение буфера |
| 0x34 (52) | AbortInvalidApduInThisState | Прерывание: недопустимый APDU в текущем состоянии |
| 0x35 (53) | AbortPreemptedByHigherPriorityTask | Прерывание: вытеснение задачей с высоким приоритетом |
| 0x36 (54) | AbortSegmentationNotSupported | Прерывание: сегментация не поддерживается |
| 0x37 (55) | AbortProprietary | Прерывание: проприетарная причина |
| 0x38 (56) | AbortOther | Прерывание: другая причина |
| 0x39 (57) | InvalidTag | Недопустимый тег в APDU |
| 0x3A (58) | NetworkDown | Сеть недоступна |
| 0x3B (59) | RejectBufferOverflow | Отклонение: переполнение буфера |
| 0x3C (60) | RejectInconsistentParameters | Отклонение: несогласованные параметры |
| 0x3D (61) | RejectInvalidParameterDataType | Отклонение: недопустимый тип данных параметра |
| 0x3E (62) | RejectInvalidTag | Отклонение: недопустимый тег |
| 0x3F (63) | RejectMissingRequiredParameter | Отклонение: отсутствует обязательный параметр |
| 0x40 (64) | RejectParameterOutOfRange | Отклонение: параметр вне допустимого диапазона |
| 0x41 (65) | RejectTooManyArguments | Отклонение: слишком много аргументов |
| 0x42 (66) | RejectUndefinedEnumeration | Отклонение: неопределённое значение перечисления |
| 0x43 (67) | RejectUnrecognizedService | Отклонение: неизвестный сервис |
| 0x44 (68) | RejectProprietary | Отклонение: проприетарная причина |
| 0x45 (69) | RejectOther | Отклонение: другая причина |
| 0x46 (70) | UnknownDevice | Неизвестное устройство |
| 0x47 (71) | UnknownRoute | Неизвестный маршрут |
| 0x48 (72) | ValueNotInitialized | Значение не инициализировано |
| 0x49 (73) | InvalidEventState | Недопустимое состояние события |
| 0x4A (74) | NoAlarmConfigured | Нет настроенной тревоги |
| 0x4B (75) | LogBufferFull | Буфер журнала заполнен |
| 0x4C (76) | LoggedValuePurged | Значение из журнала удалено |
| 0x4D (77) | NoPropertySpecified | Свойство не указано |
| 0x4E (78) | NotConfiguredForTriggeredLogging | Не настроено для триггерного логирования |
| 0x4F (79) | UnknownSubscription | Неизвестная подписка |
| 0x50 (80) | ParameterOutOfRange | Параметр вне допустимого диапазона |
| 0x51 (81) | ListElementNotFound | Элемент списка не найден |
| 0x52 (82) | Busy | Устройство занято |
| 0x53 (83) | CommunicationDisabled | Связь отключена |
| 0x54 (84) | Success | Успешное выполнение (не ошибка) |
| 0x55 (85) | AccessDenied | Доступ запрещён |
| 0x56 (86) | BadDestinationAddress | Недопустимый адрес назначения |
| 0x57 (87) | BadDestinationDeviceID | Недопустимый ID устройства назначения |
| 0x58 (88) | BadSignature | Недопустимая подпись |
| 0x59 (89) | BadSourceAddress | Недопустимый адрес источника |
| 0x5A (90) | BadTimestamp | Недопустимая временная метка |
| 0x5B (91) | CannotUseKey | Невозможно использовать ключ |
| 0x5C (92) | CannotVerifyMessageID | Невозможно проверить ID сообщения |
| 0x5D (93) | CorrectKeyRevision | Правильная ревизия ключа |
| 0x5E (94) | DestinationDeviceIDRequired | Требуется ID устройства назначения |
| 0x5F (95) | DuplicateMessage | Дублирующееся сообщение |
| 0x60 (96) | EncryptionNotConfigured | Шифрование не настроено |
| 0x61 (97) | EncryptionRequired | Требуется шифрование |
| 0x62 (98) | IncorrectKey | Неверный ключ |
| 0x63 (99) | InvalidKeyData | Недопустимые данные ключа |
| 0x64 (100) | KeyUpdateInProgress | Идёт обновление ключа |
| 0x65 (101) | MalformedMessage | Некорректное сообщение |
| 0x66 (102) | NotKeyServer | Устройство не является сервером ключей |
| 0x67 (103) | SecurityNotConfigured | Безопасность не настроена |
| 0x68 (104) | SourceSecurityRequired | Требуется безопасность источника |
| 0x69 (105) | TooManyKeys | Слишком много ключей |
| 0x6A (106) | UnknownAuthenticationType | Неизвестный тип аутентификации |
| 0x6B (107) | UnknownKey | Неизвестный ключ |
| 0x6C (108) | UnknownKeyRevision | Неизвестная ревизия ключа |
| 0x6D (109) | UnknownSourceMessage | Неизвестное исходное сообщение |
| 0x6E (110) | NotRouterToDnet | Не маршрутизатор для Dnet |
| 0x6F (111) | RouterBusy | Маршрутизатор занят |
| 0x70 (112) | UnknownNetworkMessage | Неизвестное сетевое сообщение |
| 0x71 (113) | MessageTooLong | Сообщение слишком длинное |
| 0x72 (114) | SecurityError | Ошибка безопасности |
| 0x73 (115) | AddressingError | Ошибка адресации |
| 0x74 (116) | WriteBdtFailed | Ошибка записи в таблицу Broadcast Distribution Table (BDT) |
| 0x75 (117) | ReadBdtFailed | Ошибка чтения BDT |
| 0x76 (118) | RegisterForeignDeviceFailed | Ошибка регистрации внешнего устройства |
| 0x77 (119) | ReadFdtFailed | Ошибка чтения Foreign Device Table (FDT) |
| 0x78 (120) | DeleteFdtEntryFailed | Ошибка удаления записи из FDT |
| 0x79 (121) | DistributeBroadcastFailed | Ошибка рассылки широковещательного сообщения |
| 0x7A (122) | UnknownFileSize | Неизвестный размер файла |
| 0x7B (123) | AbortApduTooLong | Прерывание: APDU слишком длинный |
| 0x7C (124) | AbortApplicationExceededReplyTime | Прерывание: приложение превысило время ответа |
| 0x7D (125) | AbortOutOfResources | Прерывание: недостаточно ресурсов |
| 0x7E (126) | AbortTsmTimeout | Прерывание: таймаут Transaction State Machine (TSM) |
| 0x7F (127) | AbortWindowSizeOutOfRange | Прерывание: размер окна вне допустимого диапазона |
| 0x80 (128) | FileFull | Файл заполнен |
| 0x81 (129) | InconsistentConfiguration | Несогласованная конфигурация |
| 0x82 (130) | InconsistentObjectType | Несогласованный тип объекта |
| 0x83 (131) | InternalError | Внутренняя ошибка устройства |
| 0x84 (132) | NotConfigured | Не настроено |
| 0x85 (133) | OutOfMemory | Недостаточно памяти |
| 0x86 (134) | ValueTooLong | Значение слишком длинное |
| 0x87 (135) | AbortInsufficientSecurity | Прерывание: недостаточный уровень безопасности |
| 0x88 (136) | AbortSecurityError | Прерывание: ошибка безопасности |
¶ Описание правил дополнительного модуля валидации
В данном разделе под bacnet-объектом понимается совокупность bacnet-параметров - object_type:instance:property_id.
Модуль валидации выполняет проверку входных данных файлов конфигурации. Помимо правил, описанных в пунктах выше, также проверяются и логические ошибки конфигурации, которые могу быть допущены по невнимательности (например, один и тот же сигнал опрашивается несколько раз). Соблюдение данных правил поможет избежать неожиданных ошибок и сделает поведение системы (система верхнего уровня + драйвер + bacnet-устройства) более предсказуемым и надежным.
Ниже приведены основные правила, которые проверяются в этом модуле валидации:
- Проверка на уникальность выходных топиков в разделе Read, то есть для одного устройства не может быть несколько одинаковых топиков для разных bacnet-объектов;
- Каждый bacnet-объект в разделе Read должен присутствовать в этом разделе в единственном экземпляре, то есть нельзя читать один и тот же сигнал несколько раз, даже в разных периодах, даже если parameter_name у них отличаются;
- Каждый bacnet-объект в разделе Write должен присутствовать в единственном экземпляре и в разделе Read, то есть управляемый объект обязательно должен регулярно опрашиваться;
- Возвращается предупреждение в случае, если для одного bacnet-объекта, представленного в разделе Write и Read топик обратной связи отличается от выходного топика. Топик обратной связи — это топик, который формируется из `/devices/{parameter_ name}`, описанных для сигнала в разделе Write. Управляющий топик — это топик, который формируется из `/devices/${root_topic_mqtt}/controls/ ${parameter_name}/{command_topic} `, описанных для сигнала в разделе Write. Зачем нужен топик обратной связи? При периодическом опросе сигнала, его состояние из устройства мы получаем с заданным периодом. А если управление пройдет между периодами, то обновленное значение, будет получено не сразу после успешного управления, а только после следующего опроса по периоду. Чтобы избежать этой ситуации, драйвер выполняет опрос сигнала, надо которым выполнялось управление сразу, не дожидаясь периодического опроса и топик обратной связи - это как раз топик, с которым это значение выплевывается из драйвера в брокер.
- Топики обратной связи для сигналов в разделе Write должны быть уникальны между собой, в случае дубликатов драйвер запуститься с предупреждением.
- Управляющие топики для сигналов в разделе Write должны быть уникальны между собой, относительно топиков на чтение и топиков обратной связи: т.е. драйвер не должен отправлять на брокер топики, на которые он же сам реагирует как на управляющие.
В случае, если нужна конфигурация, которая не выполняет принципы этих правил, то их соблюдение можно отключить ключом --unsafe. Проверка все равно будет выполнена, сообщения об ошибках все равно выпадут в терминал, но драйвер инициализируется и продолжит работу.
¶ Примеры файлов конфигурации YAML
¶ Bacnet.yaml
bacnet:
enabled: true
udp:
# iface: lo
port: 47811
ip: 0.0.0.0/24
# mqtt:
# keepalive: 30
# broker: localhost:1883
# logger:
# write_in_logfile: false
# level_log: 3
# path_log: bacnet2mqtt.log
# max_size_log: 5
# max_backups_log: 70
# max_age_log: 30
devices:
# bacnet_device1:
# file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device1.yaml
# bacnet_device2:
# file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device2.yaml
# bacnet_device3:
# file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device3.yaml
# bacnet_device4:
# file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device4.yaml
bacnet_device5:
file: /home/isokolov-wsl/bacnet2mqtt/config/bacnet_device5.yaml
¶ bacnet_device5.yaml
device:
name: bacnet_device5
enabled: true
root_topic_mqtt: bacnet_room_simulator
ip: 172.26.112.1:65452
data_model:
read:
- read_period_ms: 2000
parameters:
- parameter_name: Indoor Temperature
precision: 2
# transform: 0.1:0
object:
object_type: AnalogInput
instance: 0
property_id: PresentValue
- parameter_name: Glycol Water Temperature
precision: 2
object:
object_type: AnalogInput
instance: 1
property_id: PresentValue
- parameter_name: Outdoor Temperature
precision: 2
object:
object_type: AnalogInput
instance: 2
property_id: PresentValue
- parameter_name: Effective SetPoint
precision: 2
object:
object_type: AnalogValue
instance: 0
property_id: PresentValue
- parameter_name: Setpoint 1
precision: 2
object:
object_type: AnalogValue
instance: 1
property_id: PresentValue
- parameter_name: Setpoint 2
precision: 2
object:
object_type: AnalogValue
instance: 2
property_id: PresentValue
- parameter_name: Setpoint 3
precision: 2
object:
object_type: AnalogValue
instance: 3
property_id: PresentValue
- parameter_name: Heater Status
precision: 2
object:
object_type: BinaryValue
instance: 0
property_id: PresentValue
- parameter_name: Chiller Status
precision: 2
object:
object_type: BinaryValue
instance: 1
property_id: PresentValue
- parameter_name: Controler State Command
precision: 2
object:
object_type: MultiStateValue
instance: 0
property_id: PresentValue
- parameter_name: Ventilation level
precision: 2
object:
object_type: MultiStateValue
instance: 1
property_id: PresentValue
- parameter_name: CSVSetpPointTexts
precision: 2
object:
object_type: CharacterString
instance: 1
property_id: PresentValue
write:
- parameter_name: Setpoint 1
command_topic: on
object:
object_type: AnalogValue
instance: 1
- parameter_name: Setpoint 2
command_topic: on
object:
object_type: AnalogValue
instance: 2
- parameter_name: Setpoint 3
command_topic: on
object:
object_type: AnalogValue
instance: 3
- parameter_name: Controler State Command
command_topic: on
object:
object_type: MultiStateValue
instance: 0
- parameter_name: CSVSetpPointTexts
command_topic: on
object:
object_type: CharacterString
instance: 1
¶ bacnet_device1.yaml
device:
name: bacnet_device1
enabled: true
root_topic_mqtt: bacnet_dev1
ip: 127.0.0.1:47809
data_model:
read:
- read_period_ms: 1000
parameters:
- parameter_name: param_AV
object:
object_type: AnalogValue
instance: 1
property_id: PresentValue
- parameter_name: paramAI
precision: 2
transform: 0.1:0
object:
object_type: AnalogInput
instance: 1
property_id: PresentValue
- parameter_name: param_AO
object:
object_type: AnalogOutput
instance: 1
property_id: PresentValue
- parameter_name: param_BV
object:
object_type: BinaryValue
instance: 1
property_id: PresentValue
- parameter_name: param_BI
object:
object_type: BinaryInput
instance: 1
property_id: PresentValue
- parameter_name: param_BO
object:
object_type: BinaryOutput
instance: 1
property_id: PresentValue
- parameter_name: param_CS
object:
object_type: CharacterString
instance: 1
property_id: PresentValue
write:
- parameter_name: param_AV
command_topic: on
object:
object_type: AnalogValue
instance: 1
- parameter_name: param_AO
command_topic: set
object:
object_type: AnalogOutput
instance: 1
- parameter_name: param_BV
object:
object_type: BinaryValue
instance: 1
- parameter_name: param_BO
object:
object_type: BinaryOutput
instance: 1
- parameter_name: param_CS
object:
object_type: CharacterString
instance: 1
¶ bacnet_device2.yaml
device:
name: bacnet_device2
enabled: true
root_topic_mqtt: bacnet_dev2
ip: 127.0.0.1:47810
data_model:
read:
- read_period_ms: 1000
parameters:
- parameter_name: param_AV
object:
object_type: AnalogValue
instance: 1
property_id: PresentValue
- parameter_name: paramAI
precision: 2
transform: 0.1:0
object:
object_type: AnalogInput
instance: 1
property_id: PresentValue
- parameter_name: param_AO
object:
object_type: AnalogOutput
instance: 1
property_id: PresentValue
- parameter_name: param_BV
object:
object_type: BinaryValue
instance: 1
property_id: PresentValue
- parameter_name: param_BI
object:
object_type: BinaryInput
instance: 1
property_id: PresentValue
- parameter_name: param_BO
object:
object_type: BinaryOutput
instance: 1
property_id: PresentValue
- parameter_name: param_CS
object:
object_type: CharacterString
instance: 1
property_id: PresentValue
write:
- parameter_name: param_AV
command_topic: on
object:
object_type: AnalogValue
instance: 1
- parameter_name: param_AO
command_topic: set
object:
object_type: AnalogOutput
instance: 1
- parameter_name: param_BV
object:
object_type: BinaryValue
instance: 1
- parameter_name: param_BO
object:
object_type: BinaryOutput
instance: 1
- parameter_name: param_CS
object:
object_type: CharacterString
instance: 1
¶ BScan
Bscan — это CLI-утилита, предназначенная для работы с bacnet-устройствами, позволяющая в полуавтоматическом режиме собрать данные из bacnet-устройств и подготовить их для формирования конфигурационных файлов для драйвера bacnet2mqtt.
Данная утилита поддерживает две основные команды и флаги модификации для этих команд:
- getinfo - таргетный запрос информации об устройстве и формирование .xlsx отчета в формате для автоконфигуратора;
- whois - сканирование локальной сети на наличие bacnet-устройств.
Помимо флагов модификации команд, которые применяются только со своими командами, есть глобальные флаги, которые применяются ко всем командам, это:
- -h, --help вызов документации для конкретной команды;
- -l, --level_log Уровень логирования (1 - info, 2 - warn, 3 - debug, 4 - error) (default 1).

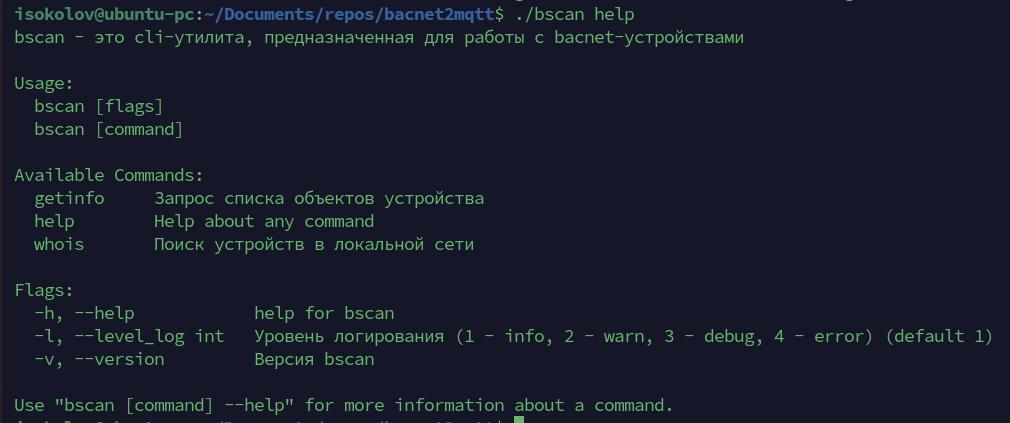

Данная информация отражена в команде help к самой утилите:
./bscan help ## или -h, --help, но для команд только -h или –help
Вызов будет следующим:
¶ Команда getinfo
Команда getinfo предназначена для запроса и получения списка объектов BACnet-устройства по его адресу или идентификатору. Адресом здесь выступает ip-адрес и порт устройства, идентификатором - его DeviceId. Это минимальные исходные данные, необходимые для получения информации об устройстве.
Команда поддерживает следующие флаги:
| Флаг | Описание |
|---|---|
| -d, --DeviceID | device id устройства |
| --address | IP:Port bacnet-устройства |
| -h, --help | help for getinfo |
| -o, --output | Файл для сохранения результата (по умолчанию вывод в консоль) |
Команда работает следующим образом:
- Выполняется запрос списка объектов устройства;
- Выполняется запрос свойств присланных объектов;
- Результаты выводятся в консоль и, если указан выходной файл, записываются в xlsx-файл, в котором можно поправить необходимые поля и отправить в автоконфигуратор, который вернет yaml-файлы для драйвера bacnet2mqtt.
Запрос свойств выполняется не для каждого присланного объекта, а только для тех объектов, которые поддерживаются драйвером
Запрашиваются не все свойства, а только необходимые для получения представления о назначении этого bacnet-объекта. В основном это Имя объекта, Описание, Единицы измерения, Текущее значение. Для дискретных сигналов — это текст включенного/отключенного состояния, полярность. Для MultiStateValue — это список состояний и их описание и т.д. Вся полученная информация записывается в файл отчета.

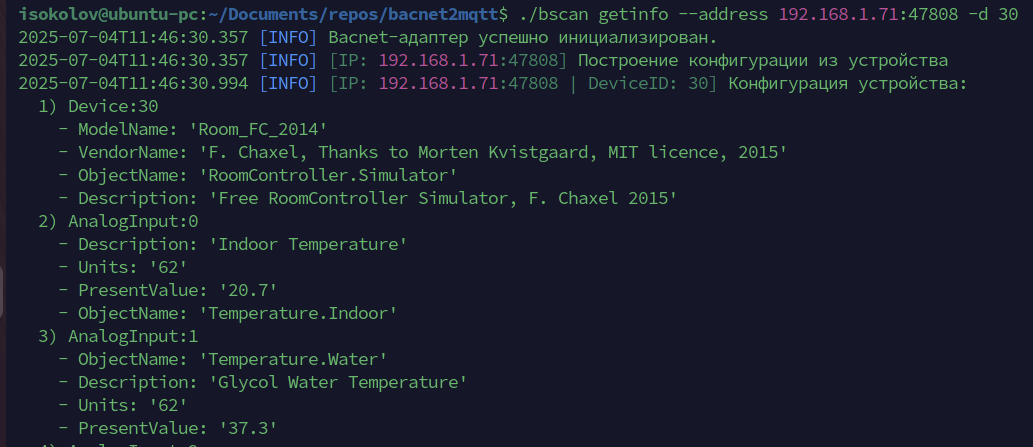

Пример использования команды ./bscan getinfo --address 192.168.1.71:47808 -d 30 -o report.xlsx
¶ Команда whois
Команда whois предназначена для сканирования локальной сети на указанном интерфейсе на наличие bacnet-устройств.
Команда получает на вход имя сетевого интерфейса, с которого рассылается broadcast сообщение «whois». Устройства, получившие это сообщение в ответ так же broadcast'ом отправляют сообщение «iam». Список ответивших устройств с их ip, DeviceId и еще некоторой метаинформацией выводится в консоль.
Команда поддерживает следующие флаги:
| Флаг | Описание |
|---|---|
| --allinfo | Получить всю информацию об устройствах (по умолчанию только IP и ID устройства) |
| -h, --help | help for whois |
| -i, --iface | Имя сетевого интерфейса, через который рассылается broadcast |
| -o, --output | Файл для сохранения результата (по умолчанию вывод в консоль) |
| -p, --port | Порт, по которому рассылается broadcast (default 47808) |
Для определения broadcast-адреса, bscan использует адрес и маску переданного сетевого интерфейса.
Для сканирования устройств сразу на нескольких интерфейсах достаточно указать все необходимые интерфейсы через запятую без пробелов в аргументе -i, --iface.
Флаг –allinfo позволяет сразу после получения списка устройств в сети выполнить запрос информации по каждому устройству, как это делает команда getinfo.
Флаг -o, --output позволяет записать всю полученную информацию через флаг –allinfo в указанный .xlsx-файл, аналогично как в команде getinfo.h

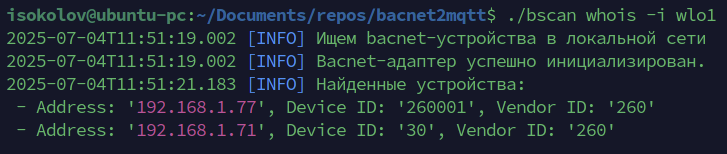

Пример использования команды «./bscan whois -i wlo1»:
./bscan whois -i wlo1 --allinfo -o "report.xlsx"
Пример выходного файла report.xlsx, сформированного по результатам выполнения команды whois с флагами allinfo и указанием записи отчета в файл:

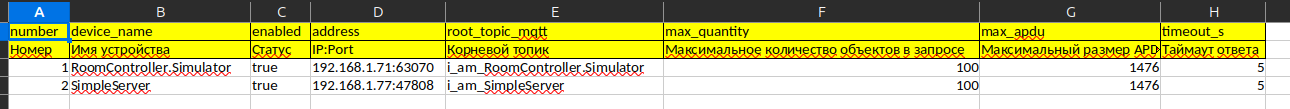

Страница Devices:

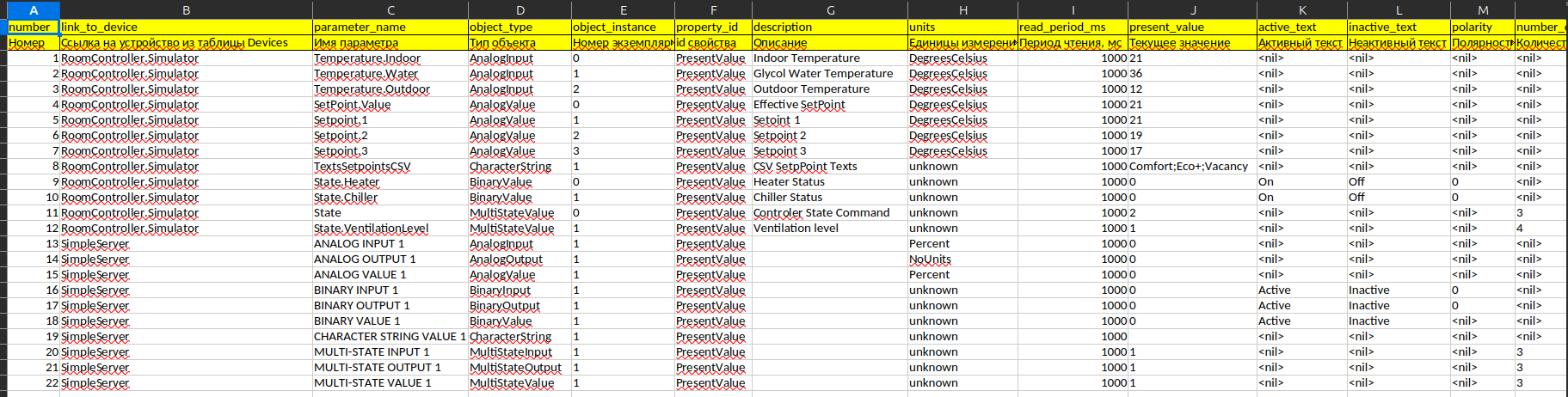

Страница Read:

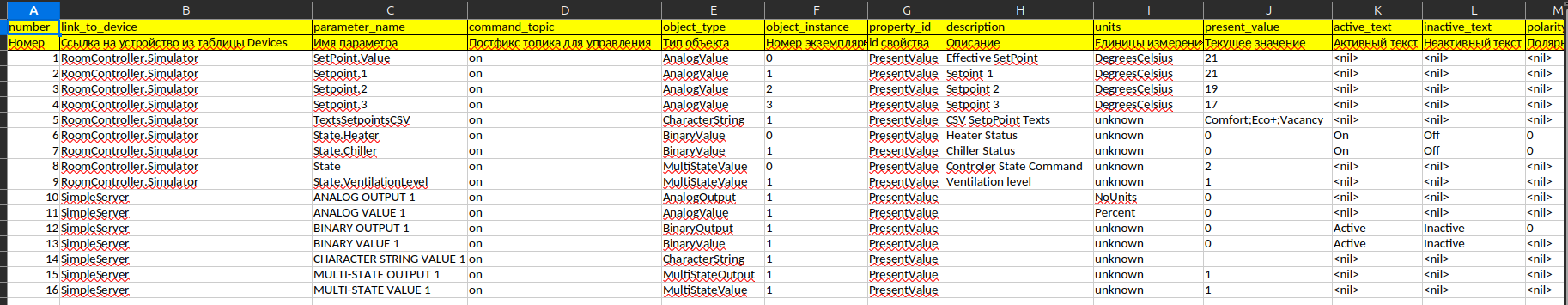

Страница Write:
В нормальном режиме на стадии эксплуатации драйвер bacnet2mqtt должен использоваться только для опроса свойств PresentValue bacnet-объектов устройства, поэтому выходной файл формируется на опрос именно этого свойства, а вся сопутствующая описательная метаинформация прикладывается в дополнительных столбцах, на основе которой определяется необходимость в этом сигнале, его правильное именование и все остальное, что необходимо для вывода сигнала в Андромеду. Подробнее про формат таблицы смотри в документации РП. Автоконфигуратор YAML.
¶ Приложение. PDF версия документа
PDF-версия данного руководства пользователя доступна для скачивания и печати. Документ содержит полную информацию по установке, настройке и эксплуатации драйвера Bacnet2mqtt, включая все разделы, представленные в данной HTML-версии.
