¶ Руководство пользователя. Topic Mapper
Topic Mapper — сервис, предназначенный для преобразования (маппинга) наименований MQTT-топиков. Сервис подписывается на указанные входные топики, получает сообщения от MQTT-брокера и перенаправляет их содержимое в новые топики, указанные в конфигурационном файле. Это позволяет гибко управлять структурой MQTT-сообщений и адаптировать их под требования различных систем.
В текущей реализации поддерживаются три типа реализованных алгоритмов:
- Алгоритм 1 - предназначен для преобразования MQTT-топиков, независимо от MQTT payload.
- Алгоритм 2 - предназначен для преобразования содержимого payload (в формате JSON) MQTT топиков, с последующей выдачей топиков в соответствии с конфигурацией.
- Алгоритм 3 – предназначен для обработки и пересылки сообщений MQTT с корректировкой топиков.
¶ Основные функции
- Подписка на входные топики: сервис подписывается на топики, указанные в конфигурационных файлах, и ожидает входящих сообщений.
- Гибкая конфигурация: конфигурация сервиса задается через файл, что позволяет легко адаптировать его под различные сценарии использования.
- Обработка сообщений: в зависимости от алгоритма, сервис обрабатывает payload и перенаправляет значения в выходные топики.
- Автопубликация данных: задает интервал в секундах, через который сервис будет проверять состояние топиков и автоматически публиковать их последние значения, если изменения не были обнаружены. Это полезно для поддержания актуальности данных в системах, где топики могут не обновляться длительное время.
- Логирование: логирует входящие и исходящие сообщения, ошибки и дополнительную информацию для отладки и мониторинга в зависимости от конфигурации логгера.
ВАЖНО!
При работе с сервисом важно учитывать следующие особенности:
1. Если в конфигурации алгоритма 1 или алгоритма 2 присутствуют одинаковые входные топики, то параметры для маппинга(преобразования) будут использованы из конфигурации топика, который был указан последним.
2. Для алгоритма 2 важно понимать риски использования индексов, а не фильтров полей. Поскольку, содержание и порядок элементов в JSON объекте или массиве определяется отправителем данного JSON, то фильтры полей являются более надёжным вариантом (если применимо)
¶ Формат конфигурирования YAML
¶ Структура файлов конфигурации
mapper.yaml – основной (корневой) файл конфигурации, в данном примере:
logger:
level_log: 3
path_log: "/opt/topic_mapper/logs/topic_mapper.log"
path_json_log: "/opt/topic_mapper/logs/topic_mapper.json"
max_size_log: 2
max_backups_log: 30
max_age_log: 10
mqtt:
broker: "tcp://127.0.0.1:1883" # URL брокера tcp://127.0.0.1:1883 или Unix Socket "unix:///var/run/mosquitto/mosquitto.sock"
client_id: "topic_mapper"
keepalive: 20
username: "test"
password: "test_password"
max_retries: 5000
retry_interval: 5
keepalive: 20
ping_timeout: 60
connect_timeout: 60
clean_session: true
autoreconnect: true
pubQoS: 1
subQoS: 2
retained: false
retained: false # TLS конфигурация. Опционально
tls:
enabled: false
ca_cert: "" # Путь к файлу корневого сертификата удостоверяющего центра
cert_file: "" # Путь к файлу клиентского сертификата взаимной аутентификации
key_file: "" # Путь к файлу приватного ключа клиента
insecure_skip_verify: false
Algorithm1:
enabled: true # Флаг, определяющий, активен ли алгоритм
config_file: "algorithm_1.yaml" # Путь к файлу конфигурации алгоритма 1
Algorithm2:
enabled: true # Флаг, определяющий, активен ли алгоритм
config_file: "algorithm_2.yaml" # Путь к файлу конфигурации алгоритма 2
Algorithm3:
enabled: true # Флаг, определяющий, активен ли алгоритм
config_file: "algorithm_3.yaml" # Путь к файлу конфигурации алгоритма 3
¶ Настройка mqtt
| Описание в YAML | Обязательное / функциональное поле | Название | Описание-допустимые значения | Значения по умолчанию | Реализация |
|---|---|---|---|---|---|
| broker | Обязательное поле | URL брокера | tcp://, unix://, ssl://, mqtt:// Например: tcp://127.0.0.1:1883 ssl://127.0.0.1:8883 unix:///var/run/mosquitto/mosquitto.sock |
tcp://127.0.0.1:1883 | 2.1.0.0 |
| client_id | Обязательное поле | Идентификатор клиента | Строка | topic_mapper | 2.1.0.0 |
| keepalive | Обязательное поле | Параметр keepalive в секундах | int32 в диапазоне [20;120] | 30 | 2.1.0.0 |
| username | Необязательное | Пароль для подключения к MQTT-брокеру | Строка | — | 2.3.0.0 |
| password | Необязательное. При наличии mqtt.username - обязательное. | Пароль для подключения к MQTT-брокеру | Строка | — | 2.3.0.0 |
| max_retries | Необязательное | Количество повторов попыток подключения к брокеру | int32, которое строго больше 0 | 5000 | 2.3.0.0 |
| retry_interval | Необязательное | Интервал между попытками подключения к брокеру | int32, которое строго больше 1 | 5 | 2.3.0.0 |
| clean_session | Необязательное | Чистая сессия с брокером | true, false | true | 2.3.0.0 |
| autoreconnect | Необязательное | Переподключение к брокеру при потере соеденения | true, false | true | 2.3.0.0 |
| ping_timeout | Необязательное | Таймаут ожидания ответа на сообщение keepalive | int32 в диапазоне: [1;60] | 10 | 2.3.0.0 |
| connect_timeout | Необязательное | Время ожидания установления первого соединения с брокером | int32 в диапазоне: [1;60] | 30 | 2.3.0.0 |
| pubQoS | Необязательное | QoS (Quality of Service) - гарантии доставки сообщений: QoS 0 ("хоть бы раз", доставка не гарантируется), QoS 1 (доставка "как минимум один раз", возможны дубли) и QoS 2 ("ровно один раз", доставка без дубликатов) | byte из: 0, 1, 2 | 0 | 2.3.0.0 |
| subQoS | Необязательное | QoS (Quality of Service) - гарантии доставки сообщений: QoS 0 ("хоть бы раз", доставка не гарантируется), QoS 1 (доставка "как минимум один раз", возможны дубли) и QoS 2 ("ровно один раз", доставка без дубликатов) | byte из: 0, 1, 2 | 0 | 2.3.0.0 |
| retained | Необязательное | Сохранение топика в брокере | true, false | false | 2.3.0.0 |
| tls.enabled | Обязательное | Режим работы. Служит для включения, отключения безопасного подключения к MQTT-брокеру. | true, false | — | 2.3.0.0 |
| tls.insecure_skip_verify | Обязательное | Если задан true, то полностью отключает проверку подлинности сертификата сервера, позволяя приложению устанавливать соединение даже с самоподписанными, просроченными или недействительными сертификатами. | true, false | — | 2.3.0.0 |
| tls.ca_cert | Обязательное, если mqtt.tls.insecure_skip_verify задан false | Путь к файлу корневого сертификата удостоверяющего центра | Строка | "" | 2.3.0.0 |
| tls.cert_file | Обязательное, если указан mqtt.tls.key_file | Путь к файлу клиентского сертификата для взаимной аутентификации | Строка | "" | 2.3.0.0 |
| tls.key_file | Обязательное, если указан mqtt.tls.cert_file | Путь к файлу приватного ключа клиента | Строка | "" | 2.3.0.0 |
¶ Настройка логирования
| Описание в YAML | Обязательное / функциональное поле | Название | Описание-допустимые значения | Значения по умолчанию | Реализация |
|---|---|---|---|---|---|
| level_log | Функциональное поле | Уровень логирования | int32 в диапозоне [1;5] | 1 | 1 |
| path_log | Функциональное поле | Путь к лог-файлу | Строка | "" | "" |
| path_json_log | Функциональное поле | Путь к JSON лог-файлу | Строка | "" | "" |
| max_size_log | Функциональное поле | Максимальный размер файла в мегабайтах | int32 в диапазоне [1;5] | 2 | 2 |
| max_backups_log | Функциональное поле | Максимальное количество резервных копий | int32 в диапазоне [1;300] | 10 | 10 |
| max_age_log | Функциональное поле | Максимальный возраст файлов в днях | int32 в диапазоне [1;300] | 1 | 1 |
¶ Настройка алгоритмов
| Описание в YAML | Обязательное/ функциональное поле | Название | Описание-допустимые значения | Стандартные значения | Реализация |
|---|---|---|---|---|---|
| enabled | Обязательное поле | Опция, позволяющая включить или отключить алгоритм | true, false | False | 2.0.0.0 |
| config_file | Обязательное поле | Путь к файлу конфигурации алгоритма | *.yaml | - | 2.0.0.0 |
¶ Алгоритм-1
Данный алгоритм работает по следующей логике:
- Подписка на входные топики: сервис читает конфигурационный файл и подписывается на все входные топики (topic_in), указанные в нем.
- Обработка сообщений: при получении сообщения из topic_in сервис извлекает его содержимое. Если в топике присутствует "/meta/error", то пишется соответствующий лог, сообщение не публикуется. Содержимое сообщения перенаправляется в выходные топики (topic_out, topic_out_or, topic_out_and). Если указано несколько выходных топиков, применяется логика OR или AND (например, для бинарных значений 0 и 1, а также булевых true/false, где true: 1, false: 0).
- Публикация сообщений: сервис публикует преобразованные сообщения в указанные выходные топики через локальный MQTT-брокер.
- Автопубликация данных: задает интервал в секундах, через который сервис будет проверять состояние топиков и автоматически публиковать их последние значения, если изменения не были обнаружены. Это полезно для поддержания актуальности данных в системах, где топики могут не обновляться длительное время.
- Обратный ремапинг топиков для управления.
¶ Логика OR

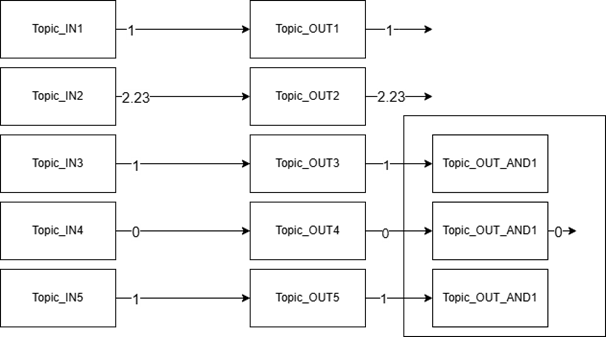

¶ Логика AND
¶ Настройка Алгоритма 1
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| root_topic_mqtt | Обязательное поле | Корневой топик MQTT, используется для формирования целевого выходного топика | elevator, TEST_TOPIC, bAf0r0_bAf0r0_0_n1_climate | 2.0.0.0 |
| refresh_time | Обязательное поле | Интервал в секундах, через который сервис будет проверять состояние топиков и автоматически публиковать их последние значения, если изменения не были обнаружены. Это полезно для поддержания актуальности данных в системах, где топики могут не обновляться длительное время. Для отключения логики автопубликации - выставить 0. | 30, 0 | 2.0.0.0 |
| topics. in | Обязательное поле | Входной топик, на который подписывается сервис. | /devices/ensystec_virtual/controls/GET_LEAK1 | 2.0.0.0 |
| topics.out | Обязательное поле, если отсутствует topics.or, иначе опциональное | Выходной топик, в который перенаправляются сообщения. | /devices/b1f5r56_b1f5r56_30_n1_water-leak/controls/leak | 2.0.0.0 |
| topics.or | Обязательное поле, если отсутствует topics.out и topics.and, иначе опциональное | Если указано несколько выходных топиков, сервис поддерживает логику OR. | /devices/b1f5r56_b1f5r56_30_all1_water-leak/controls/leak | 2.0.0.0 |
| topics.and | Обязательное поле, если отсутствует topics.out и topics.or, иначе опциональное | Если указано несколько выходных топиков, сервис поддерживает логику AND. | /devices/b1f5r56_b1f5r56_30_all1_water-leak/controls/leak | 2.2.1.3 |
¶ Пример описания в YAML
root_topic_mqtt: test # Обязательное поле
refresh_time: 30 # Обязательное поле
topics: # Список топиков для обработки, обязательное поле
- in: /devices/Climate_Living_room/controls/OnOff # Входной топик (обязательно для структуры topics)
out: /devices/b1f5r56_b1f5r56_42_n1_fancoil/controls/onoff # Топик для публикации
and: /devices/b1f5r56_b1f5r56_30_all1_water-leak/controls/l
- in: /devices/Climate_Living_room/controls/Setpoint Temperature
out: /devices/b1f5r56_b1f5r56_42_n1_fancoil/controls/setpoint_temperature
and: /devices/b1f5r56_b1f5r56_30_all1_water-leak/controls/l
- in: /devices/ensystec_virtual/controls/GET_LEAK1 # Входной топик
out: /devices/b1f5r56_b1f5r56_30_n1_water-leak/controls/leak # Топик для публикации
or: /devices/b1f5r56_b1f5r56_30_all1_water-leak/controls/leak # Альтернативный топик (логика OR) (- /если нужно
формировать общий сигнал по логике OR, возможно указать только его без параметра out)
- in: /devices/ensystec_virtual/controls/GET_LEAK2
out: /devices/b1f5r56_b1f5r56_30_n2_water-leak/controls/leak
or: /devices/b1f5r56_b1f5r56_30_all1_water-leak/controls/leak
¶ Пример топика payload
топик in /devices/Climate_Living_room/controls/OnOff 1
топик out /devices/b1f5r56_b1f5r56_42_n1_fancoil/controls/onoff 1
¶ Пример обработки управления
топик in /devices/Climate_Living_room/controls/OnOff
топик out /devices/b1f5r56_b1f5r56_42_n1_fancoil/controls/onoff
топик управления получаем /devices/b1f5r56_b1f5r56_42_n1_fancoil/controls/onof/on 2
ремапинг топика управления публикуем /devices/Climate_Living_room/controls/OnOff/on2
¶ Алгоритм-2
Данный алгоритм работает по следующей логике:
- Подписка на входные топики: сервис читает конфигурационный файл и подписывается на все входные топики (topic), указанные в нем.
- Загрузка файлов конфигурации отдельных топиков: сервис читает конфигурационные файлы(topic_file) и формирует правила преобразования/формирования выходных топиков.
- Обработка сообщений: при получении сообщения из topic сервис извлекает его содержимое в JSON формате. Содержимое сообщения по правилам из файла конфигурации перенаправляется в выходные топики (out_topic).
- Автопубликация данных: задает интервал в секундах для каждого входного топика, через который сервис будет проверять состояние топика и автоматически публиковать его последние значения, если изменения не были обнаружены. Это полезно для поддержания актуальности данных в системах, где топики могут не обновляться длительное время.
¶ Пример корневого файла конфигурации
topic_file: "configs_features/um_smart_selector.yaml"
- topic: "um_smart/d2"
topic_file: "configs_features/um_smart_selector_1.yaml"
- topic: "device/bytes"
topic_file: "configs_features/device_bytes.yaml"
- topic: "device/status"
topic_file: "configs_features/device_status_array.yaml"
¶ Настройка Алгоритма-2
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| topics.topic | Обязательное поле | Входной топик, на который подписывается сервис. | /devices/multisensor/controls/Ua | 2.1.0.0 |
| topics.topic_file | Обязательное поле | Файл конфигурации для определения правил формирования выходных топиков | devices.multisensor.controls.Ua.yaml | 2.1.0.0 |
¶ Пример конфигурации topics.topic_file
Пример 1. Предположим, имеется следующий JSON payload:
"name": "UM SMART",
"serial": "2",
"fw": "1",
"measures": [
{
"measure": "mDIn",
"devices": [
{
"model": "WBMR6",
"serial": "1",
"vals": [
{
"diff": 0,
"tags": [
{
"tag": "Chnl1",
"val": false
},
{
"tag": "Chnl2",
"val": false
},
{
"tag": "Chnl3",
"val": false
},
{
"tag": "Chnl4",
"val": true
},
{
"tag": "Chnl5",
"val": false
},
{
"tag": "Chnl6",
"val": true
},
{
"tag": "Chnl7",
"val": false
},
{
"tag": "Chnl8",
"val": false
},
{
"tag": "Chnl9",
"val": false
},
{
"tag": "Chnl10",
"val": false
},
{
"tag": "Chnl11",
"val": false
},
{
"tag": "Chnl12",
"val": false
},
{
"tag": "Chnl13",
"val": false
}
],
"ts": "2025-09-10T18:25:03+03:00"
}
],
"id": 1,
"type": 193
}
]
}
]
}
Предположим, для данного payload необходимо для каждого элемента массива "measures.devices.vals" извлечь поле "val". Притом, что:
- measure == mDIn;
- model == WBMR6.
Тогда конфигурация имеет вид:
root_topic_mqtt: TEST_TOPIC
refresh_time: 20
mapping:
parameters:
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl1].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl1"
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl2].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl2"
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl3].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl3"
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl4].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl4"
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl5].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl5"
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl6].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl6"
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl7].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl7"
- selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl8].val
out_topic: "/devices/DI_24V_X8/controls/valsChnl8"
Пример 2. Предположим, имеется следующий JSON payload:
{
"device": {
"data": {
"bytes": [10, 20, 30, 40, 3, 60]
}
}
}
Предположим, в данном payload каждый элемент массива "device.data.bytes" отвечает за параметры:
- device.data.bytes[0] == param_A;
- device.data.bytes[1] == param_B;
- device.data.bytes[2] == param_C;
- device.data.bytes[3] == param_D;
- device.data.bytes[5] == param_E.
Пропуская 4-й индекс (5-й элемент массива). Тогда, конфигурация примет вид:
root_topic_mqtt: root
refresh_time: 15
mapping:
parameters:
- selector: device.data.bytes
index_tag:
- index: 0
out_topic: "/devices/controls/Param_A"
- index: 1
out_topic: "/devices/controls/Param_B"
- index: 2
out_topic: "/devices/controls/Param_C"
- index: 3
out_topic: "/devices/controls/Param_D"
- index: 5
out_topic: "/devices/controls/Param_E"
¶ Настройка маппинга Алгоритма-2 (topics.topic_file)
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| root_topic_mqtt | Обязательное поле | Корневой топик MQTT |
Строка. Например: "/devices", "root", "a/b/c" |
2.1.0.0 |
| refresh_time | Обязательное поле | Время гарантированной публикации данных. 0 - для отключения |
Целое беззнаковое число. Например: 0, 10, 100 |
2.1.0.0 |
| mapping | Обязательное поле | Представляет собой массив из selector (См. тут) с дополнительными полями для маппинга. |
См. тут | 2.3.0.0 |
¶ Настройка mapping
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| selector | Обязательное поле | Представляет собой путь (со всеми возможными фильтрами) до целевого параметра (DSL) в JSON структуре. Подробнее см. п.3.3.11 Альтернативно формировать путь можно с помощью сайта: https://jsonpathfinder.com/ Необходимо убрать " x." из значения поля "Path" |
Строка. Например: Пример 1: selector: type.data.value Пример 2: selector: tag1 Пример 3: selector: mods[name="DI 24V X8"].val[name="81"].val Пример 4: selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl1].val Альтернативно, пример 5: selector: measures[0].devices[0].vals[0].tags[0].val Поскольку, порядок и содержимое JSON формируется на стороне отправителя, то рекомендуется использовать фильтр полей, а не индексы., то фильтры полей являются более надёжным вариантом (если применимо) |
|
| index_tag | Функциональное поле | Представляет собой массив из index (Cм. тут) используемых для маппинга числовых массивов JSON. |
См. тут | 2.1.0.0 |
| out_topic | Обязательное поле, если отсутствует функциональное поле index_tag |
Выходной топик | Строка. Например: "/devices/DI_24V_X8/controls/vals81"; "/devices/lb1_elevator/controls/negative_floors"; "/topic/data/controls/Value1"; |
2.1.0.0 |
¶ Пример файла конфигурации index_tag
Предположим, имеется следующий JSON payload:
{
"t": "2022-02-20T11:14:12Z",
"tag1": [0,10,5,4,255,2,31,2,0,15,7,0,0,0,0]
}
В данном payload поле "tag1" представляет собой массив из целых чисел. Индексация начинается от 0. Предположим:
- Индекс 0 - 3 являются показателями;
- Каждый бит индекса 4 отвечает за определенное состояние.
Необходимо значение в каждом из индексов маппить в соответствующие выходные топики, а для индекса 4 необходимо маппить биты в соответствующие выходные топики, тогда конфигурация будет иметь вид:
root_topic_mqtt: root
refresh_time: 30
mapping:
parameters:
- selector: tag1
index_tag:
- index: 0
out_topic: "/devices/lb1_elevator/controls/negative_floors"
- index: 1
out_topic: "/devices/lb1_elevator/controls/floor"
- index: 2
out_topic: "/devices/lb1_door/controls/state"
- index: 3
out_topic: "/devices/lb1_door/controls/presure"
- index: 4
out_topic: "/devices/lb1_door/controls/door_state"
bit_mapping:
"0":
description: "открываются"
out_topic: "/devices/lb1_door/controls/door_opening"
payload:
if_set: 1
if_not_set: 0
"1":
description: "открыты"
out_topic: "/devices/lb1_door/controls/door_open"
payload:
if_set: 1
if_not_set: 0
# и так далее
- index: 5
out_topic: "/devices/lb1_door/controls/index5"
# и так далее
В результате, для данного payload будет формироваться топики со значениями, соответствующим значениям из массива JSON.
¶ Настройка index_tag
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| index | Обязательное поле | Индекс элемента массива внутри JSON. Нумерация идет с нуля. | Целое число. Например: 0, 1, 2, 3, ... |
2.1.0.0 |
| out_topic | Обязательное поле, в случае наличия bit_mapping является функциональным |
Выходной топик | Строка. Например: "/devices/DI_24V_X8/controls/vals81"; "/devices/lb1_elevator/controls/negative_floors"; "/topic/data/controls/Value1"; |
2.1.0.0 |
| bit_mapping | Функциональное поле | Представляет собой маппу, которая описывает маппинг n бита. Нумерция битов начинается с 0. Начиная с версии 2.3.0.0 нумерация с 0. До 2.3.0.0 нумерация с 1. |
1st bit: plaintext<br>bit_mapping:<br> "0":<br> description: "открываются" # необязательное поле<br> out_topic: "/devices/lb1_door/controls/door_opening" # обязательное поле<br> payload: # необязательное поле<br> if_set: 1 # обязательное поле<br> if_not_set: 0 # обязательное поле<br> 3rd bit: plaintext<br>bit_mapping:<br> "2":<br> out_topic: "/devices/lb1_door/controls/door_opening"<br>Подробнее см. п.3.3.9 «Настройка bit_mapping<br> |
2.3.0.0 |
¶ Настройка bit_mapping
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| description | Функциональное поле | Описание, нигде не используется на данный момент. | Строка. Например: "Дверь открыта", "Дверь открывается" |
2.1.0.0 |
| out_topic | Обязательное поле | Выходной топик | Строка. Например: "/devices/DI_24V_X8/controls/vals81"; "/devices/lb1_elevator/controls/negative_floors"; "/topic/data/controls/Value1"; |
2.1.0.0 |
| payload | Функциональное поле | Настройка значений payload выходных топиков (См. тут) | Example 1: plaintext<br>payload:<br> if_set: 1 # обязательное поле<br> if_not_set: 0 # обязательное поле<br> Example 2: plaintext<br>payload:<br> if_set: "on" # обязательное поле<br> if_not_set: "off" # обязательное поле<br> |
2.1.0.0 |
¶ Настройка payload
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| if_set | Обязательное поле | Если данный бит замкнут в true(1), то для данного выходного топика будет использован указанный в этом поле payload. | 0, 1, "on", "off", 100.1, ... | 2.1.0.0 |
| if_not_set | Обязательное поле | Если данный бит замкнут в false(0), то для данного выходного топика будет использован указанный в этом поле payload. | 1, 0, "off", "on", 100.1, ... | 2.1.0.0 |
¶ Selector
Селектор описывает путь к данным в JSON: ключи через точку, индексы массивов в квадратных скобках, фильтры в массивах, кавычки для ключей с пробелами.
Например:
Пример 1: selector: measures[measure=mDIn].devices[model=WBMR6].vals[0].tags[tag=Chnl4].val
Пример 2: selector: measures[0].devices[0].vals[0].tags[0].val
Пример 3: selector: mods."DI 24V X1".val[11].val
Пример 4: selector: device.data
Пример 5: selector: tag1
¶ Правила и ограничения по пользованию Selector
| Раздел | Правило / ограничения | Пример (ОК) | Пример (ошибка) |
|---|---|---|---|
| Путь/сегменты | Нет ведущей/двойной/замыкающей точки | a.b.c | .a, a..b, a. |
| Ключ (без кавычек) | ^[A-Za-z0-9_\-]+$ | measures | di 24 |
| Ключ (в кавычках) | Любые символы, парные " и экранирование | "DI 24V X1" | "DI 24V X1 |
| Пробелы | Вне кавычек запрещены | arr[field=1] | arr[ field = 1 ] |
| Индекс массива | Целое ≥ 0 | vals[0] | vals[-1] |
| Фильтр — поле | Без пробелов или в кавычках | arr["model name"=X] | arr[model name=X] |
| Фильтр — значение | number/boolean/"string" | id=10, flag=true, tag="Chnl1" | id=01e |
| Сравнение в фильтре | Строгое, без приведения типов | flag=true | flag="true" |
| Вложенные [] | Допускается последовательность | items[2][kind="A"][0] | items[][0] |
¶ Синтаксис Selector
| Элемент DSL | Описание | EBNF (фрагмент) | Пример |
|---|---|---|---|
| Путь | Сегменты через '.' | Path = Segment | a.b.c |
| Сегмент | [Ключ] | Segment = [Key\QuotedKey] Postfix | measures[0] |
| Ключ | Без пробелов/точки | Key = KeyStart | devices |
| Ключ в кавычках | Любые символы (экранирование) | QuotedKey = " {QChar} " | "DI 24V X1" |
| Индекс | 0..N | Index = DIGITS | vals[0] |
| Фильтр | field=value | Filter = (Key\QuotedKey) "=" FilterValue | devices[model=WBMR6] |
| Число | int/float/exp | Number = [-]Int[.Frac][Exp] | 1, -2, 3.14, 1e-3 |
| Булево | true/false | Boolean = "true" \ "false" | flag=true |
| Строка | С экранированием | QuotedValue = " {QChar} " | 1515hnl1" |
¶ Алгоритм-3
Топик публикуемый согласно конфигурации на WB: /devices/split_bВ101f-1r135_bВ101f-1r135_15/controls/bВ101f-1r135_bВ101f-1r135_33_n3_pump_privet:alarm_km 99
Топик захваченный и отформатированный сервисом: /devices/bВ101f-1r135_bВ101f-1r135_33_n3_pump_privet/controls/alarm_km 99
Топик Управления из АС Андромеда: /devices/bВ101f-1r135_bВ101f-1r135_33_n3_pump_privet/controls/alarm_km/on 1000
Топик захваченный и отформатированный сервисом для успешного управления на WB: /devices/split_bВ101f-1r135_bВ101f-1r135_15/controls/bВ101f-1r135_bВ101f-1r135_33_n3_pump_privet:alarm_km/on 1000
¶ Общая структура топиков
Изначальная структура топиков: /devices/split_(A)/controls/(B):(C)
После преобразования формируется новая структура: /devices/(B)/controls/(C), где:
- A — идентификатор канала (расположение устройства и зона).
- B — уникальный идентификатор параметра (включает расположение устройства и наименование).
- C — имя параметра.
¶ Пример. Сложная структура с полным идентификатором устройства
Входящий топик:/devices/split_bВ101f-1r135_bВ101f-1r135_15/controls/bВ101f-1r135_bВ101f 1r135_33_n3_pump: alarm_km
Разбиение на части:
- A:
bВ101f-1r135_bВ101f-1r135_15(идентификатор канала). - B:
bВ101f-1r135_bВ101f-1r135_33_n3_pump(уникальный идентификатор параметра). - C:
alarm_km(имя параметра).
Результат преобразования:/devices/bВ101f-1r135_bВ101f-1r135_33_n3_pump/controls/alarm_km
¶ Пример. Структура с сокращенным идентификатором параметра
Входящий топик: /devices/split_b1f-1r31_b1f-1r31_15:2/controls/n4_pump:oper_time
Разбиение на части:
- A:
b1f-1r31_b1f-1r31_15:2(идентификатор канала). - B:
n4_pump(идентификатор параметра). - C:
oper_time(имя параметра).
Результат преобразования: /devices/b1f-1r31_b1f-1r31_15_n4_pump/controls/oper_time
¶ Пример. Дополнительный идентификатор
Входящий топик: /devices/split_test1/controls/n101_mode:set
Результат: /devices/test1_n101_mode/controls/set
¶ Пример описания YAML
refresh_time: 5
patterns:
- "/devices/#"
- "$SYS/#"
¶ Настройка Алгоритма-3
| Название | Обязательное / функциональное поле | Описание-Допустимые значения | Пример значений | Реализация |
|---|---|---|---|---|
| refresh_time | Обязательное поле | Интервал в секундах, через который сервис будет проверять состояние топиков и автоматически публиковать их последние значения, если изменения не были обнаружены. Это полезно для поддержания актуальности данных в системах, где топики могут не обновляться длительное время. Для отключения логики автопубликации - выставить 0. Обязательное поле. | 30, 0 | 2.2.0.0 |
| patterns | Обязательное поле (минимум 1 шаблон) | Шаблоны (wildcard) топиков, на которые сервис подпишется в рамках 3-го алгоритма. | "/devices/#", "#", "$SYS/#" | 2.2.0.0 |
¶ Аргументы запуска
| Флаг | Флаг (короткая версия) | Тип принимаемого значения | Стандартное значение | Описание | Реализация |
|---|---|---|---|---|---|
| --cfgpath | -c | String (строка) |
configs/mapper/topic_mapper.yaml | Путь к корневому файлу конфигурации | 2.3.0.0 |
| --path_log | -p | String (строка) |
/mnt/data/etc/andromeda_embedded/logs/mapper/topic_mapper_2_0.log | Путь до файла логов | 2.3.0.0 |
| --level_log | -l | Int (число) |
1 | Уровень логирования сервиса (1-3) | 2.3.0.0 |
| --version | - | - | - | Вывод версии и завершение программы. | 2.3.0.0 |
¶ Приложение. PDF версия документа
PDF-версия данного руководства пользователя доступна для скачивания и печати. Документ содержит полную информацию по установке, настройке и эксплуатации Topic Mapper, включая все разделы, представленные в данной HTML-версии.
Файл: РП.Topic Mapper.pdf
